内容简介

PCD代表气动元件设计。PCD库使得从一系列基础模块构建气动元件的子模型成为可能。PCD极大地增强了Simcenter Amesim气动库的功能。建议在开始使用气动元件设计前，先充分熟悉标准的Simcenter Amesim气动库。
为何需要创建这个库？本节将回答这个问题。随后将展示四个PCD应用示例。最后部分将建立若干通用规则，帮助您有效使用PCD。
前三个示例涉及绝对运动，这可能是您使用PCD的大多数应用场景。第四个示例则关于相对运动。建议您使用Simcenter Amesim复现前三个示例。
使用Simcenter Amesim时，您通过组合各类组件来构建工程系统模型。最初Simcenter Amesim采用基于标准表示（如气动元件的ISO符号）的图形符号或图标来表示这些组件。这对特定领域的工程师而言，使得最终系统示意图看起来非常标准且易于理解。然而，这种方法存在两个问题：组件多样性、技能多样性、组件多样性问题可以简单表述为：”无论有多少组件，永远不够”。以气动缸为例，存在以下可能性：、单气室或双气室设计、单活塞杆或双活塞杆、可集成一个、两个或零个弹簧
这产生了12种组合，每种都需要单独的图标。每个图标背后至少需要一个子模型。对于许多Simcenter Amesim图标而言，一个子模型已足够。此时我们就需要12个子模型。若考虑伸缩缸，可能性数量还会翻倍。有时允许端口采用不同因果关系也很有用。考虑所有端口因果关系组合，气动缸子模型数量可能超过百种。

访问地址

VIP专属访问链接（所有链接无缝跳转）：

资料访问链接（仅限本模块内部资料）：

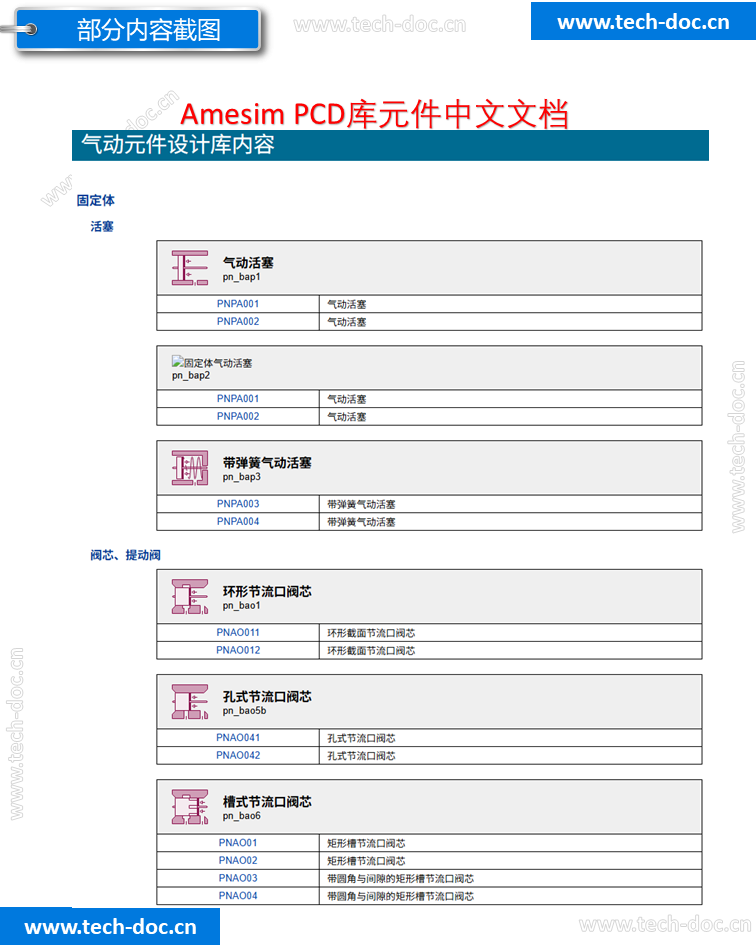

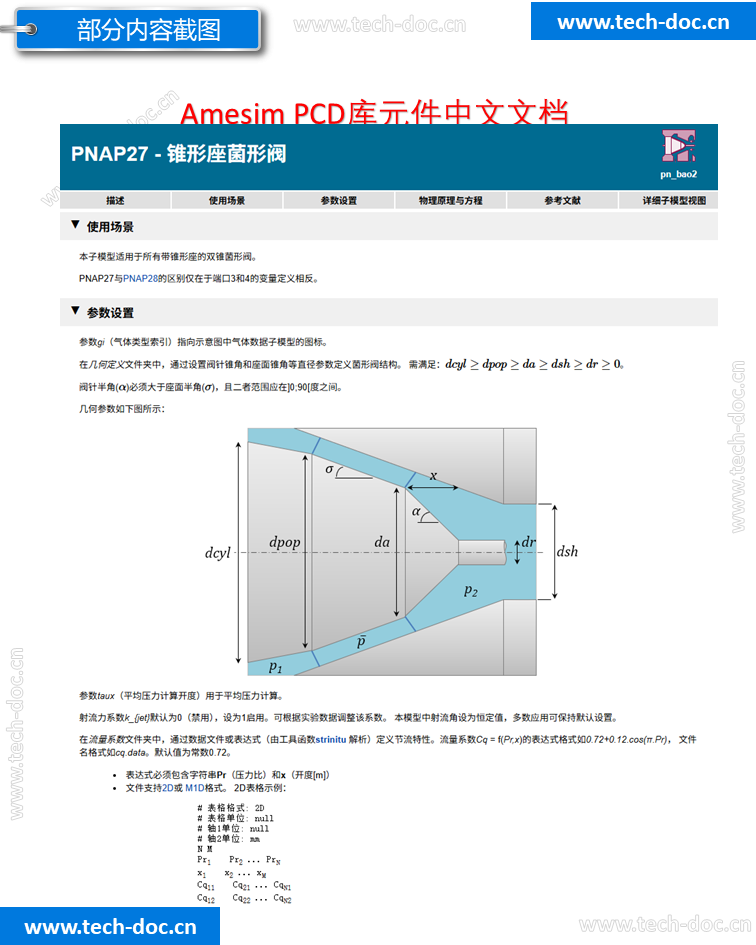

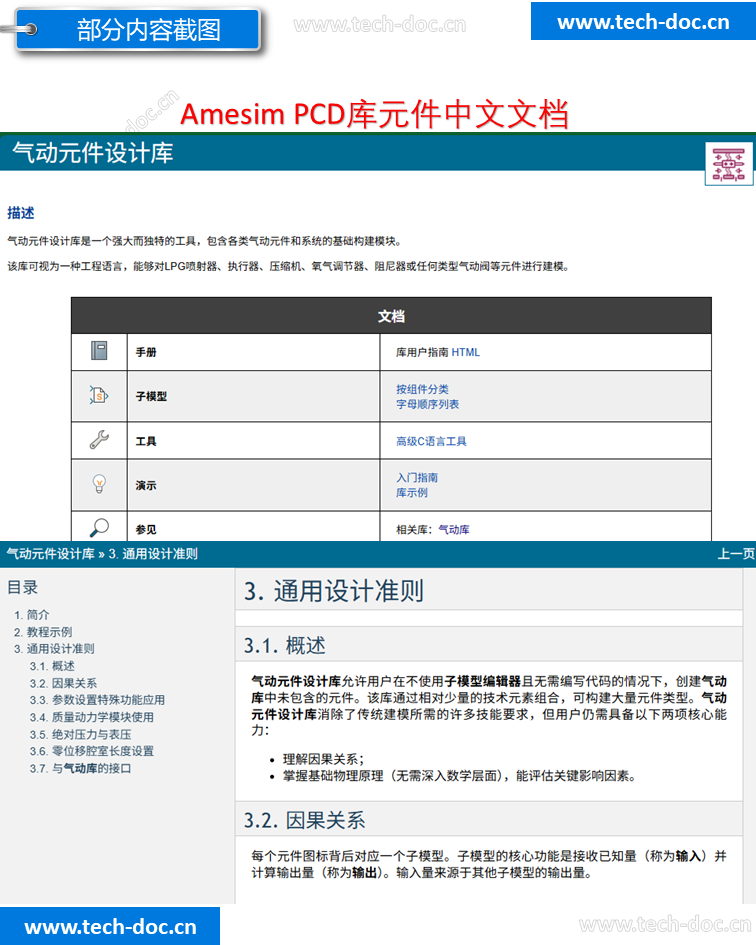

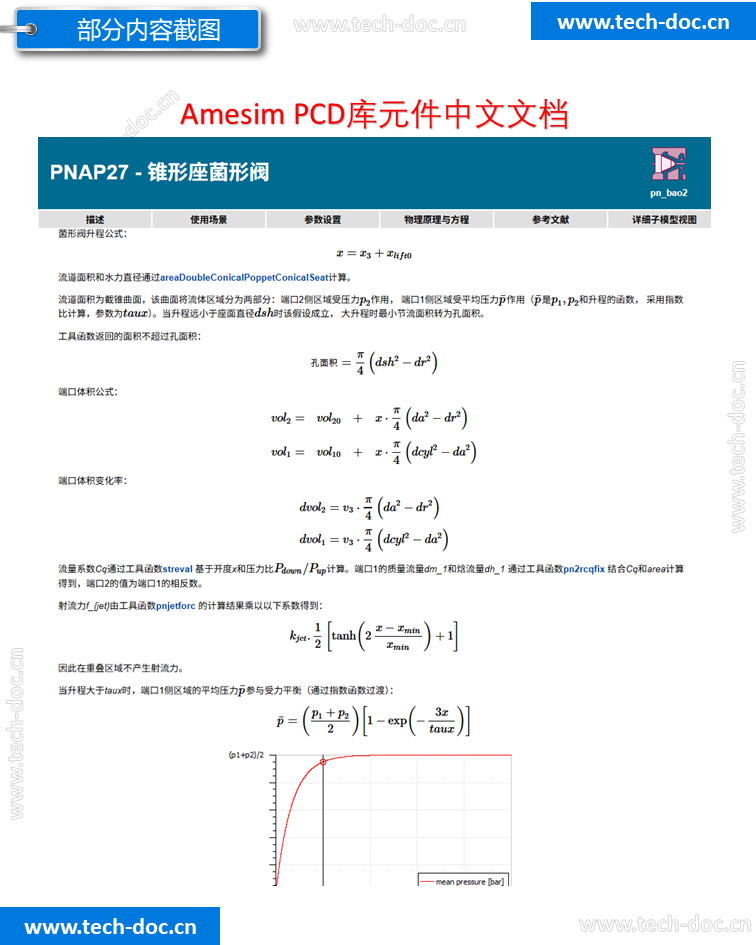

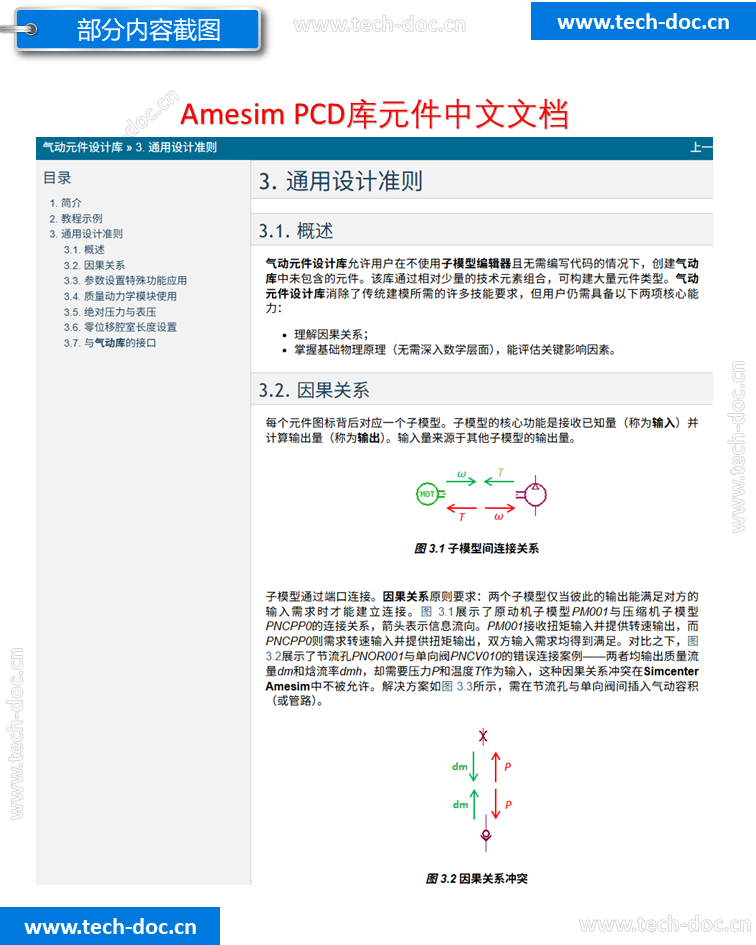

内容截图
