内容简介

飞机燃油系统（ACF）库提供了一套专用于燃油系统建模的组件。这些组件与热液压、气动和气体混合库兼容。
该库可精确监控油箱中液体体积、压力和温度的演变过程。气体体积、压力、温度及其成分（使用气体混合库时）也可供用户查看。系统会实时计算液体自由表面的位置，并获知油箱内任意点的深度以进行精确压力计算。
提供两种级别的油箱建模：
简单油箱：通过燃油高度随体积变化的函数定义；
基于CAD表格定义的油箱：可分析飞机姿态和加速度对燃油系统的影响。包含详细的热交换模型以支持热管理分析，可与飞行动力学耦合评估相互作用。
虽然该库主要为飞机燃油系统设计，但其大多数组件也可用于具有复杂形状的油箱建模，这些油箱在不同高度设有大量孔口（或穿透件）。库中包含以下组件：
油箱
连接热液压、气动和气体混合网络的孔口组件：基础孔口、可变孔口、带止回阀的孔口、带浮阀的孔口
油箱间的连接孔口、瓣阀和管道
可充/排液的管道，可施加可变方向和加速度
飞机姿态和加速度定义组件
仪表和传感器
每个建模的飞机燃油系统都会通过燃油箱可视化工具自动生成3D图形动画。该图形化工具有助于系统参数设置和仿真结果分析。

访问地址

VIP专属访问链接（所有链接无缝跳转）：

资料访问链接（仅限本模块内部资料）：

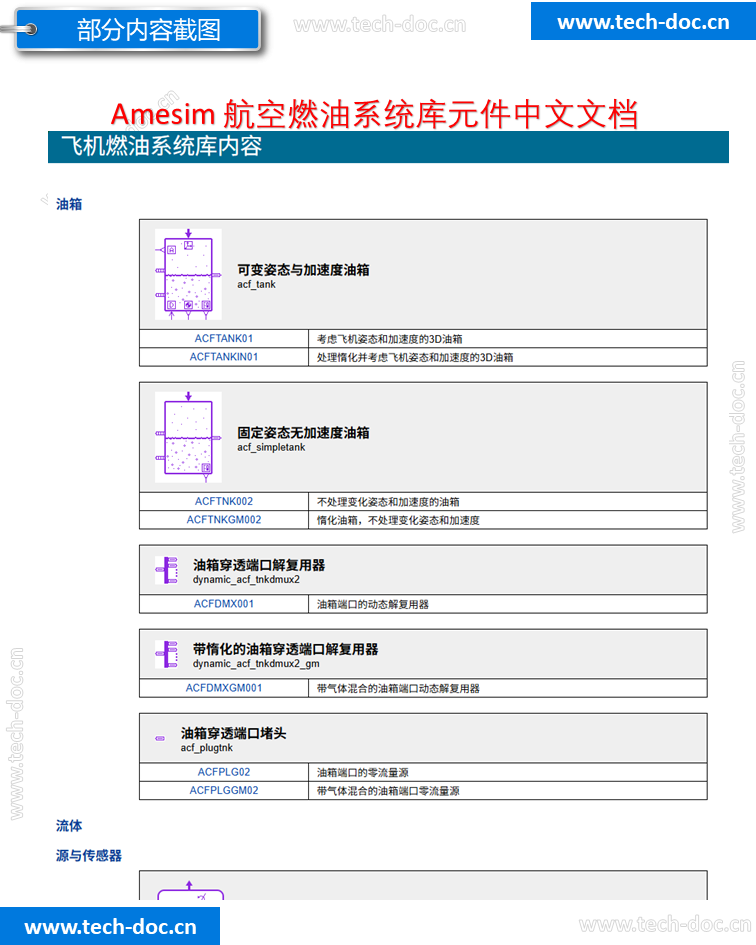

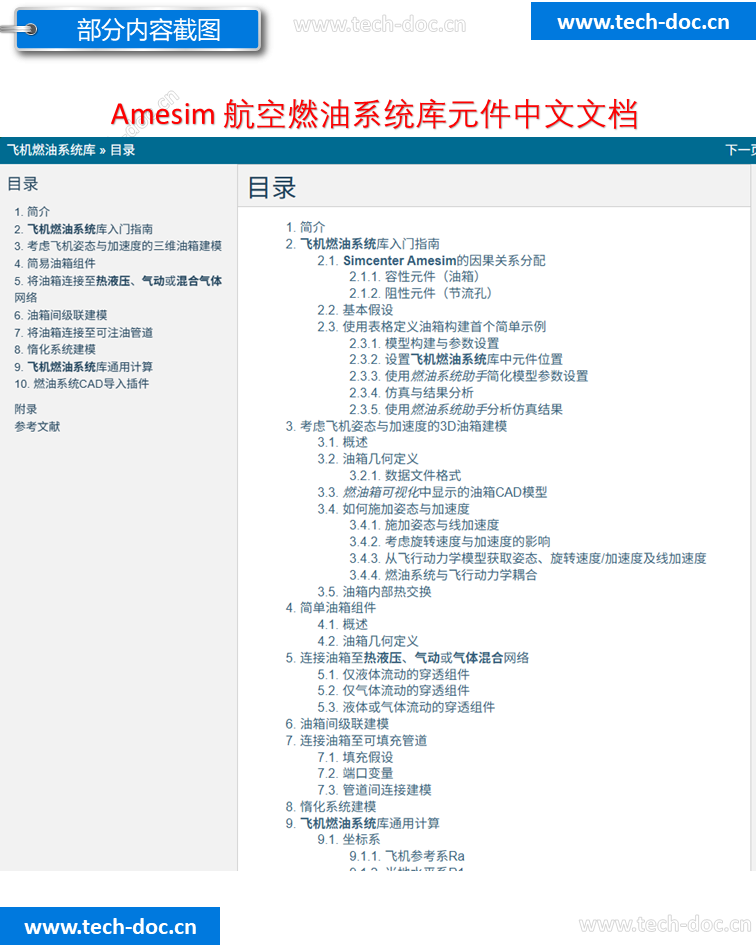

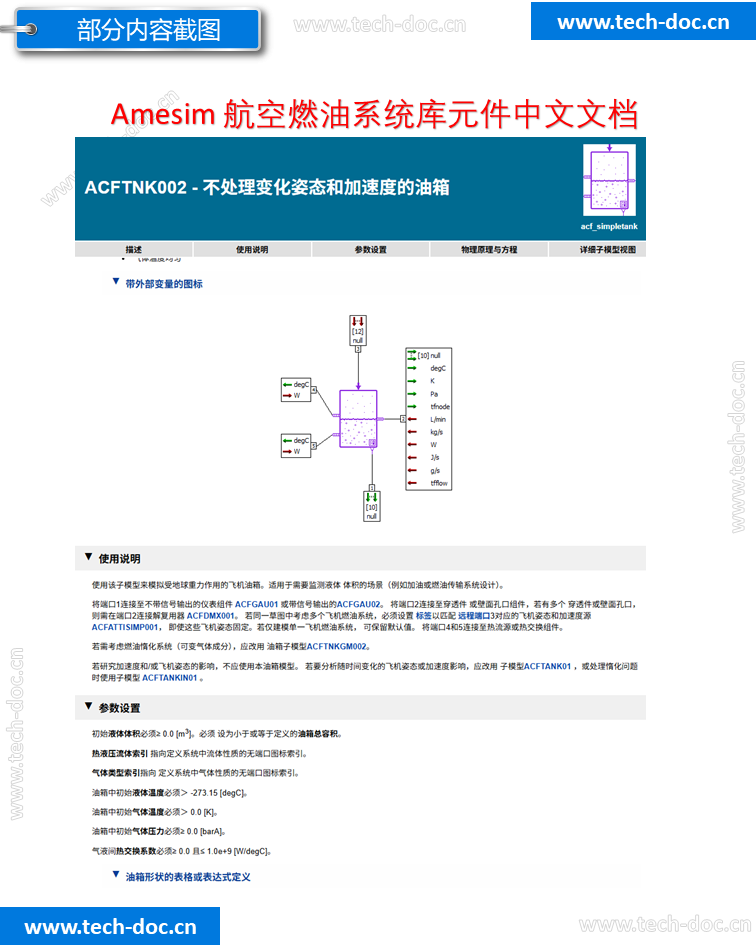

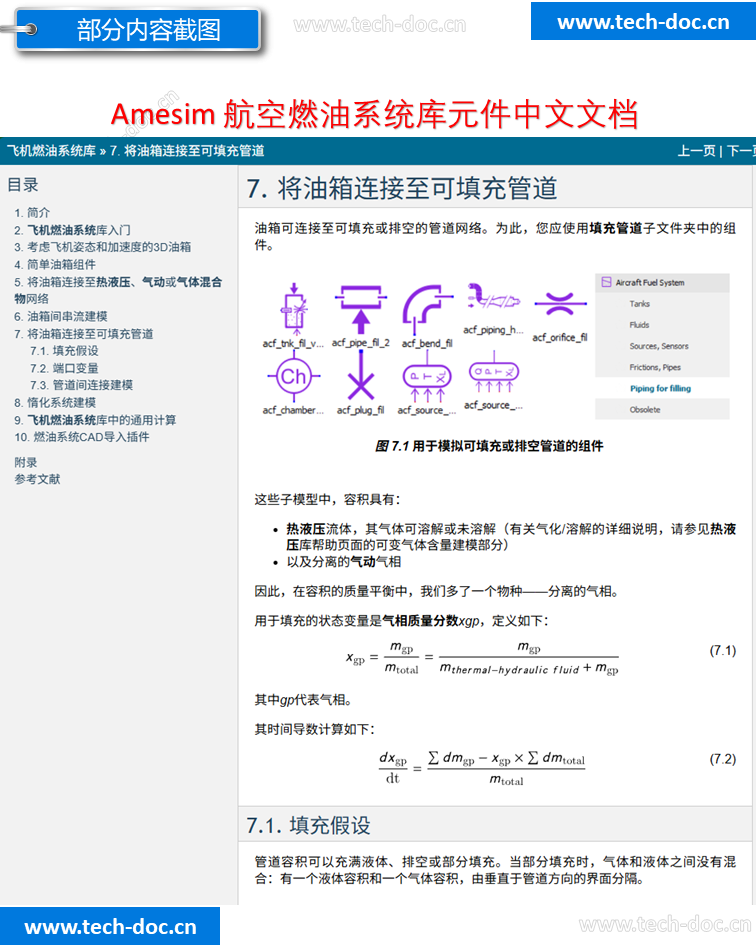

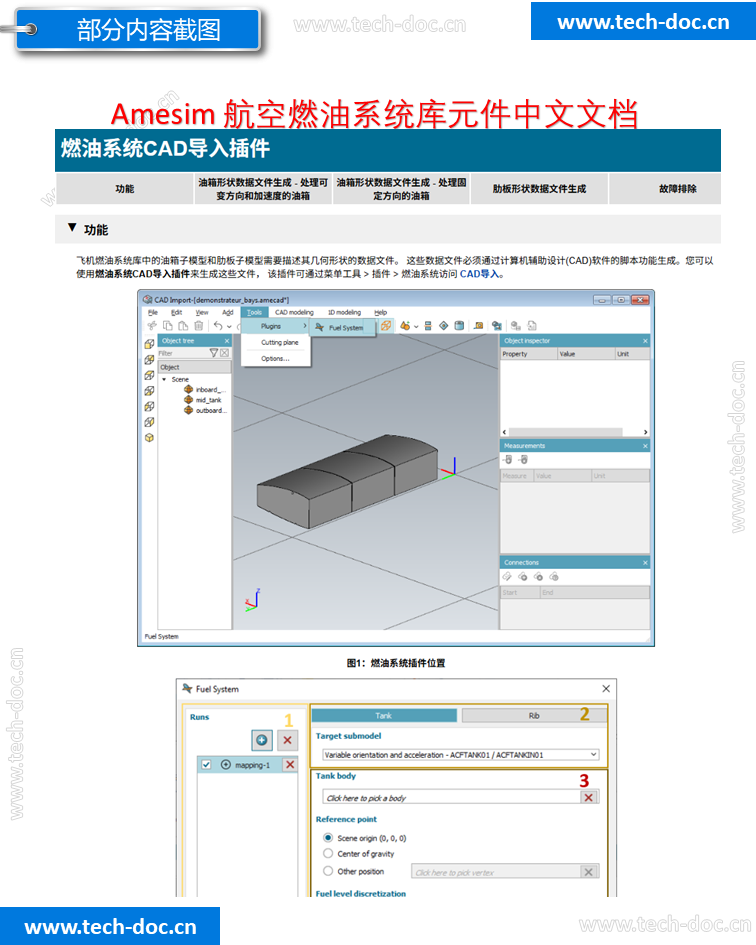

内容截图
